МЕТОДИЧЕСКИЕ УКАЗАНИЯ И
КОНТРОЛЬНЫЕ ЗАДАНИЯ. ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ. Часть 2 Сопротивление материалов. 2011 г.
![МЕТОДИЧЕСКИЕ УКАЗАНИЯ И КОНТРОЛЬНЫЕ ЗАДАНИЯ. ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ. Часть 2 Сопротивление материалов. 2011 г.]( "МЕТОДИЧЕСКИЕ УКАЗАНИЯ И КОНТРОЛЬНЫЕ ЗАДАНИЯ. ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ. Часть 2 Сопротивление материалов. 2011 г.")
Задача №3. Определение реакций опор балки.
Определить реакции опор балки. Силой тяжести балки пренебречь.
![Задача №3. Определение реакций опор балки. Определить реакции опор балки. Силой тяжести балки пренебречь]( "Задача №3. Определение реакций опор балки. Определить реакции опор балки. Силой тяжести балки пренебречь")
Задача №1.

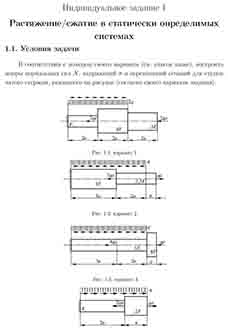

Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости E=2×105 МПа)
![Задача №1. Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости E=2×10×5 МПа)]( "Задача №1. Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости E=2×10×5 МПа)")
Задача №2.
Подобрать требуемый профиль поперечного сечения стержней шарнирно-стержневой конструкции. Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоемкости, при заданном допускаемом напряжении
![Задача №2. Подобрать требуемый профиль поперечного сечения стержней шарнирно-стержневой конструкции. Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоемкости, при заданном допускаемом напряжении]( "Задача №2. Подобрать требуемый профиль поперечного сечения стержней шарнирно-стержневой конструкции. Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоемкости, при заданном допускаемом напряжении")
Задачи №3, №4.
Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М. В схеме №1 подобрать сечение - двутавр, в схеме № 2 сечение – круг. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа
![Задачи №3, №4. Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М. В схеме №1 подобрать сечение - двутавр, в схеме № 2 сечение – круг. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа]( "Задачи №3, №4. Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М. В схеме №1 подобрать сечение - двутавр, в схеме № 2 сечение – круг. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа")
![Задачи №3, №4. Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М. В схеме №1 подобрать сечение - двутавр, в схеме № 2 сечение – круг. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа](03/4.jpg "Задачи №3, №4. Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М. В схеме №1 подобрать сечение - двутавр, в схеме № 2 сечение – круг. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа")
Задача №6.
Для заданной схемы балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать двутавровое и круглое сечение балки. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа
![Задача №6. Для заданной схемы балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать двутавровое и круглое сечение балки. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа]( "Задача №6. Для заданной схемы балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать двутавровое и круглое сечение балки. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа")
![Задача №6. Для заданной схемы балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать двутавровое и круглое сечение балки. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа](03/6.jpg "Задача №6. Для заданной схемы балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать двутавровое и круглое сечение балки. Проверить прочность подобранного сечения. Допускаемое напряжение материала балки принять равным [σ]=160 МПа")
Изгиб балок. Построение эпюр поперечных сил и изгибающих моментов. Определение размеров поперечного сечения различной формы.
• F1, кН; F2, кН;
• q1, кН; q2, кН;
• М1, кНм; М2, кНм;
• а, м; b, м; с, м
![Изгиб балок. Построение эпюр поперечных сил и изгибающих моментов. Определение размеров поперечного сечения различной формы.
F1, кН; F2, кН; q1, кН; q2, кН; М1, кНм; М2, кНм; а, м; b, м; с, м]( "Изгиб балок. Построение эпюр поперечных сил и изгибающих моментов. Определение размеров поперечного сечения различной формы.
F1, кН; F2, кН; q1, кН; q2, кН; М1, кНм; М2, кНм; а, м; b, м; с, м")
• F1, кН; F2, кН;
• q1, кН; q2, кН;
• М1, кНм; М2, кНм;
• а, м; b, м; с, м
