ЗАДАНИЕ
на выполнение контрольной работы по сопротивлению материалов для студентов заочной формы обучения. МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ. федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Забайкальский государственный университет. ЗабГУ. Чита![ЗАДАНИЕ на выполнение контрольной работы по сопротивлению материалов для студентов заочной формы обучения. МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ. федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Забайкальский государственный университет. ЗабГУ. Чита]( "ЗАДАНИЕ на выполнение контрольной работы по сопротивлению материалов для студентов заочной формы обучения. МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ. федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Забайкальский государственный университет. ЗабГУ. Чита")
на выполнение контрольной работы по сопротивлению материалов для студентов заочной формы обучения. МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ. федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Забайкальский государственный университет. ЗабГУ. Чита
Задача № 1.
Пример

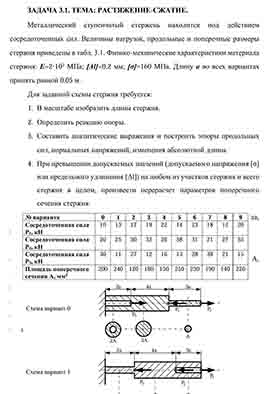

1. Построить эпюры продольных сил N, напряжений σ и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия (рис. 1). 2. Проверить прочность стержня по опасным сечениям, используя метод допускаемых напряжений. Модуль упругости материала Е=2*105 МПа = 2*104 кН/см2; допускаемое напряжение [σ]=160 МПа = 16 кН/см2![Задача № 1. 1. Построить эпюры продольных сил N, напряжений σ и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия (рис. 1). 2. Проверить прочность стержня по опасным сечениям, используя метод допускаемых напряжений. Модуль упругости материала Е=2*10^5 МПа = 2*10^4 кН/см2; допускаемое напряжение [σ]=160 МПа = 16 кН/см2]( "Задача № 1. 1. Построить эпюры продольных сил N, напряжений σ и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия (рис. 1). 2. Проверить прочность стержня по опасным сечениям, используя метод допускаемых напряжений. Модуль упругости материала Е=2*10^5 МПа = 2*10^4 кН/см2; допускаемое напряжение [σ]=160 МПа = 16 кН/см2")
1. Построить эпюры продольных сил N, напряжений σ и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия (рис. 1). 2. Проверить прочность стержня по опасным сечениям, используя метод допускаемых напряжений. Модуль упругости материала Е=2*105 МПа = 2*104 кН/см2; допускаемое напряжение [σ]=160 МПа = 16 кН/см2
![Задача № 1. 1. Построить эпюры продольных сил N, напряжений σ и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия (рис. 1). 2. Проверить прочность стержня по опасным сечениям, используя метод допускаемых напряжений. Модуль упругости материала Е=2*10^5 МПа = 2*10^4 кН/см2; допускаемое напряжение [σ]=160 МПа = 16 кН/см2](chita/2.jpg "Задача № 1. 1. Построить эпюры продольных сил N, напряжений σ и перемещений для стержня ступенчатого сечения, испытывающего деформации растяжения, сжатия (рис. 1). 2. Проверить прочность стержня по опасным сечениям, используя метод допускаемых напряжений. Модуль упругости материала Е=2*10^5 МПа = 2*10^4 кН/см2; допускаемое напряжение [σ]=160 МПа = 16 кН/см2")
Задача № 2.
Пример
• 1. Определить координаты центра тяжести сечения.
• 2. Определить моменты инерции сечения относительно центральных осей координат.
• 3. Построить сечение в масштабе с указанием положения центра тяжести. Данные взять из таблицы 2.
![Задача № 2. 1. Определить координаты центра тяжести сечения. 2. Определить моменты инерции сечения относительно центральных осей координат. 3. Построить сечение в масштабе с указанием положения центра тяжести. Данные взять из таблицы 2]( "Задача № 2. 1. Определить координаты центра тяжести сечения. 2. Определить моменты инерции сечения относительно центральных осей координат. 3. Построить сечение в масштабе с указанием положения центра тяжести. Данные взять из таблицы 2")
• 1. Определить координаты центра тяжести сечения.
• 2. Определить моменты инерции сечения относительно центральных осей координат.
• 3. Построить сечение в масштабе с указанием положения центра тяжести. Данные взять из таблицы 2.
Задача № 3.
Пример

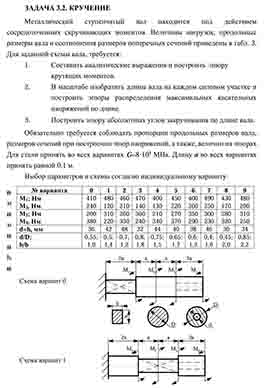

К стальному валу приложены три известных момента: М1, М2, М3. Требуется: 1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю. 2. Для найденного значения Х построить эпюру крутящих моментов. 3. При заданном значении [τ] определить диаметр вала из расчета на прочность. 4. Построить эпюру углов закручивания. 5. Найти относительный угол закручивания (на 1 пог. м), G = 0,8*104 кН/см2![К стальному валу приложены три известных момента: М1, М2, М3. Требуется:
1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю.
2. Для найденного значения Х построить эпюру крутящих моментов.
3. При заданном значении [τ] определить диаметр вала из расчета на прочность.
4. Построить эпюру углов закручивания.
5. Найти относительный угол закручивания (на 1 пог. м), G = 0,8*10^4 кН/см2]( "К стальному валу приложены три известных момента: М1, М2, М3. Требуется:
1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю.
2. Для найденного значения Х построить эпюру крутящих моментов.
3. При заданном значении [τ] определить диаметр вала из расчета на прочность.
4. Построить эпюру углов закручивания.
5. Найти относительный угол закручивания (на 1 пог. м), G = 0,8*10^4 кН/см2")
К стальному валу приложены три известных момента: М1, М2, М3. Требуется: 1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю. 2. Для найденного значения Х построить эпюру крутящих моментов. 3. При заданном значении [τ] определить диаметр вала из расчета на прочность. 4. Построить эпюру углов закручивания. 5. Найти относительный угол закручивания (на 1 пог. м), G = 0,8*104 кН/см2
![К стальному валу приложены три известных момента: М1, М2, М3. Требуется:
1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю.
2. Для найденного значения Х построить эпюру крутящих моментов.
3. При заданном значении [τ] определить диаметр вала из расчета на прочность.
4. Построить эпюру углов закручивания.
5. Найти относительный угол закручивания (на 1 пог. м), G = 0,8*10^4 кН/см2](chita/4.jpg "К стальному валу приложены три известных момента: М1, М2, М3. Требуется:
1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю.
2. Для найденного значения Х построить эпюру крутящих моментов.
3. При заданном значении [τ] определить диаметр вала из расчета на прочность.
4. Построить эпюру углов закручивания.
5. Найти относительный угол закручивания (на 1 пог. м), G = 0,8*10^4 кН/см2")
Задача № 4.
Пример
Пример

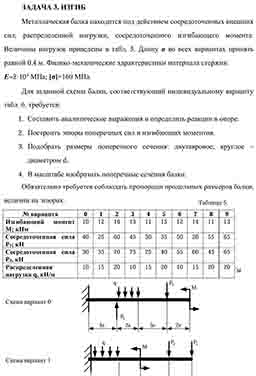

Для двух схем балок требуется: 1. Определить в характерных сечениях балок значения поперечных сил QУ и изгибающих моментов МХ, построить эпюры. 2. По опасному сечению подобрать поперечные сечения балок: а) для схемы I – прямоугольное h×b (h:b = 1,5) при допускаемом напряжении [σ] = 16 МПа = 1,6 кН/см2 (клееная древесина); б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 160 МПа = 16 кН/см2 (сталь)![Задача № 4. Для двух схем балок требуется:
1. Определить в характерных сечениях балок значения поперечных сил QУ и изгибающих моментов МХ, построить эпюры.
2. По опасному сечению подобрать поперечные сечения балок:
а) для схемы I – прямоугольное h×b (h:b = 1,5) при допускаемом напряжении [σ] = 16 МПа = 1,6 кН/см2 (клееная древесина);
б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 160 МПа = 16 кН/см2 (сталь)]( "Задача № 4. Для двух схем балок требуется:
1. Определить в характерных сечениях балок значения поперечных сил QУ и изгибающих моментов МХ, построить эпюры.
2. По опасному сечению подобрать поперечные сечения балок:
а) для схемы I – прямоугольное h×b (h:b = 1,5) при допускаемом напряжении [σ] = 16 МПа = 1,6 кН/см2 (клееная древесина);
б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 160 МПа = 16 кН/см2 (сталь)")
Для двух схем балок требуется: 1. Определить в характерных сечениях балок значения поперечных сил QУ и изгибающих моментов МХ, построить эпюры. 2. По опасному сечению подобрать поперечные сечения балок: а) для схемы I – прямоугольное h×b (h:b = 1,5) при допускаемом напряжении [σ] = 16 МПа = 1,6 кН/см2 (клееная древесина); б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 160 МПа = 16 кН/см2 (сталь)
![Задача № 4. Для двух схем балок требуется:
1. Определить в характерных сечениях балок значения поперечных сил QУ и изгибающих моментов МХ, построить эпюры.
2. По опасному сечению подобрать поперечные сечения балок:
а) для схемы I – прямоугольное h×b (h:b = 1,5) при допускаемом напряжении [σ] = 16 МПа = 1,6 кН/см2 (клееная древесина);
б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 160 МПа = 16 кН/см2 (сталь)](chita/5.jpg "Задача № 4. Для двух схем балок требуется:
1. Определить в характерных сечениях балок значения поперечных сил QУ и изгибающих моментов МХ, построить эпюры.
2. По опасному сечению подобрать поперечные сечения балок:
а) для схемы I – прямоугольное h×b (h:b = 1,5) при допускаемом напряжении [σ] = 16 МПа = 1,6 кН/см2 (клееная древесина);
б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 160 МПа = 16 кН/см2 (сталь)")
